絶縁体の体積抵抗率、表面抵抗率 (IEC 62631-3-1～3-2、ASTM D257、JIS C2139-3-1～3-2、JIS K 6911、JIS K 6271-1)
二重リング電極法【実測抵抗値目安：106～1016Ω】
円形電極の間で絶縁抵抗計により電気抵抗を測定し、電極形状から体積抵抗率及び表面抵抗率を求めます。
また恒温槽内での測定も可能です。（-60℃～200℃）
測定装置：ハイレジスタンスメータ 4339B（アジレント・テクノロジー(株)製）
（体積抵抗率、表面抵抗率とも同じ電極装置を用いて、測定項目に応じて接続を切り替えます）
推奨試験片形状および電極寸法（下記表）
※1）記載以外の形状も承ります（タテヨコ上限 120mm, 厚さ上限 10mm）
※2）JIS K 6911をはじめとする一部JIS規格の状態調節条件は、『20±2℃, 65±5%RH』と規定されており、
弊社標準状態調節条件である『23±2℃, 50±5%RH』とは異なるため、前処理費用分が割増しとなります。
（JIS K 6911は熱硬化性樹脂の規格となります）

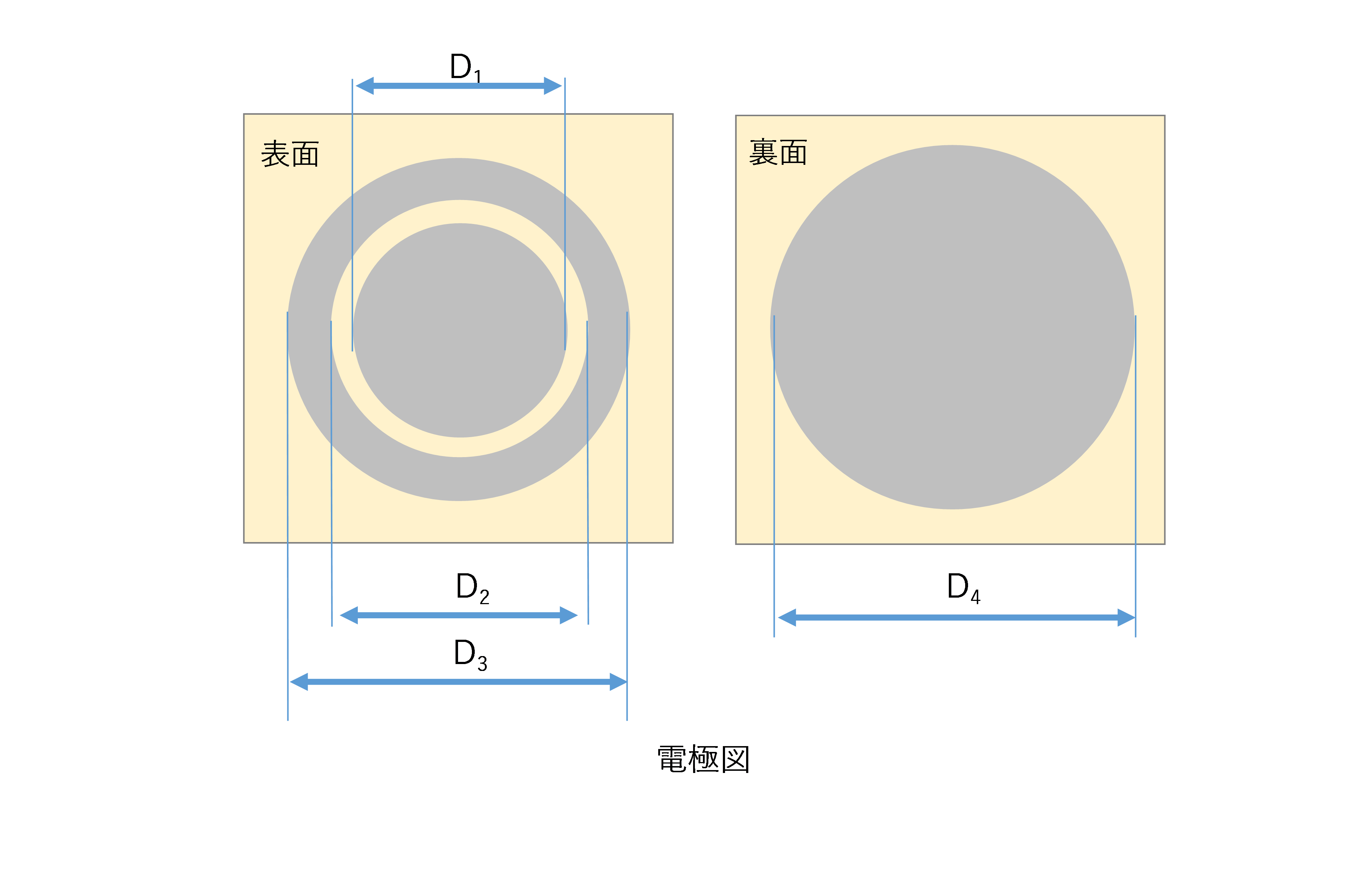

| 電極組み合わせ | 表面電極 (mm) | 裏面電極 (mm) | ||
| D1 | D2 | D3 | D4 | |
| （１） | 25 | 38 | 50 | 50 |
| （２） | 50 | 60 | 80 | 80 |
| （３） | 76 | 88 | 100 | 100 |
| （４） | 50 | 70 | 80 | 83±2 |
| 規格 | 推奨試験片形状 ※1 | 電極組み合わせ | 印加電圧 |
| ASTM D257 | Φ100×t3mm Φ50×t3mm | （１）,（３） | 500V 推奨 |
| IEC 62631-3-1～3-2 JIS C 2139-3-1～3-2 | □100×t1mm | （１）,（２）,（３） | 10, 100, 500, 1000V 推奨 規定がない場合は100V |
| JIS K 6911 ※2 | Φ100×t2mm （JIS K 6271-1 は、t1mm又はt2mm） | （４） | 500V |
| JIS K 6271-1 | （２） （D4は83±2mm） | 1, 10, 100, 500, 1000V |
※2）JIS K 6911をはじめとする一部JIS規格の状態調節条件は、『20±2℃, 65±5%RH』と規定されており、
弊社標準状態調節条件である『23±2℃, 50±5%RH』とは異なるため、前処理費用分が割増しとなります。
（JIS K 6911は熱硬化性樹脂の規格となります）
計算式
体積抵抗率
表面抵抗率
絶縁抵抗(IEC 62631-3-3、JIS C 2139-3-3、ASTM D257、JIS K 6911)
体積抵抗率、表面抵抗率は試験片の形状要因が反映されるのに対して、絶縁抵抗はテーパーピン間の抵抗値（Ω）で直に示します。
測定方法：絶縁体の体積抵抗率、表面抵抗率測定と同様に、テーパーピンの電極間に電圧を印加し、所定時間後（基本的には1分後）の抵抗を測定します。
| 規格 | 推奨試験片形状 | 2つの穴の中心の距離 | 印加電圧 |
|---|---|---|---|
| ASTM D257 | 平板試験片：75×50mm 以上 | 25mm | 500V 推奨 |
| IEC 62631-3-3 JIS C 2139-3-3 |
シート材料：60×15mm 以上 平板試験片：75×50mm 以上 |
25mm | 10, 100, 500, 1000V推奨 規定がない場合は100V |
| JIS K 6911 | 40×20mm t10mm（成形材料の場合） |
15mm | 500V |
注）穴加工は別途費用が掛かります。
