■ポアソン比-二軸ビデオ伸び計
⼆軸ビデオ伸び計（AVE）
DJKでは⾼性能⼆軸ビデオ伸び計(Instron社製)を使用して、フィルム、ゴム、エラストマー、紙材等の⾮硬質材料の引張弾性率及びポアソン⽐を⾼精度で測定することが可能です。恒温槽を併⽤することで-60℃～255℃での温度依存特性の評価も可能です。
フレキシブル回路基板、燃料電池、太陽電池等で⽤いられる⾼分⼦材料の基礎データをご提供いたします。製品設計、CAE解析⽤データ、信頼性評価等にお役⽴てください。
| レンズ | 60mm | 200mm |
|---|---|---|
| 軸方向視野(mm) | 60 | 200 |
| 横方向視野(mm) | 8 | 28 |
| 精度 | ±2.5µm or 測定値の±0.5％ | ±2.5µm or 測定値の±0.5％ |
| 最小ゲージ長(mm) | 5 | 10 |
写真１ ビデオ伸び計を使用した引張試験
写真２ 伸び計用試験片
NBRの引張弾性率・ポアソン比

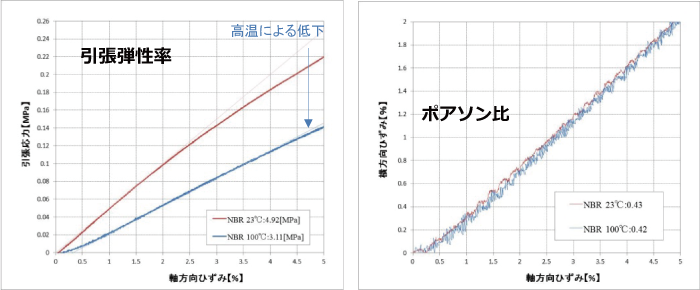

・NBRの引張弾性率とポアソン比のチャート
・二温度によるNBRの試験結果
| NBR | ||
|---|---|---|
| 温度 | 弾性率【MPa】 | ポアソン比 |
| 23℃ | 4.92 | 0.43 |
| 100℃ | 3.11 | 0.42 |
PETフィルムの引張弾性率・ポアソン比
・PETフィルムの弾性率とポアソン比のチャート
・PETフィルムの試験結果
| PETフィルム 厚さ0.097mm | |
|---|---|
| 弾性率【MPa】 | ポアソン比 |
| 5371 | 0.21 |
