抵抗値 -絶縁体（固体）の体積抵抗率・表面抵抗率 -絶縁体（液体）の体積抵抗率

■抵抗値 -絶縁体（固体）の体積抵抗率・表面抵抗率 -絶縁体（液体）の体積抵抗率

絶縁体の体積抵抗率、表面抵抗率 (IEC 62631-3-1～3-2、ASTM D257、JIS C2139-3-1～3-2、JIS K 6911、JIS K 6271-1)

二重リング電極法【実測抵抗値目安：10⁶～10¹⁶Ω】
円形電極の間で絶縁抵抗計により電気抵抗を測定し、電極形状から体積抵抗率及び表面抵抗率を求めます。
また恒温槽内での測定も可能です。（-60℃～200℃）

測定装置：ハイレジスタンスメータ 4339B（アジレント・テクノロジー(株)製）

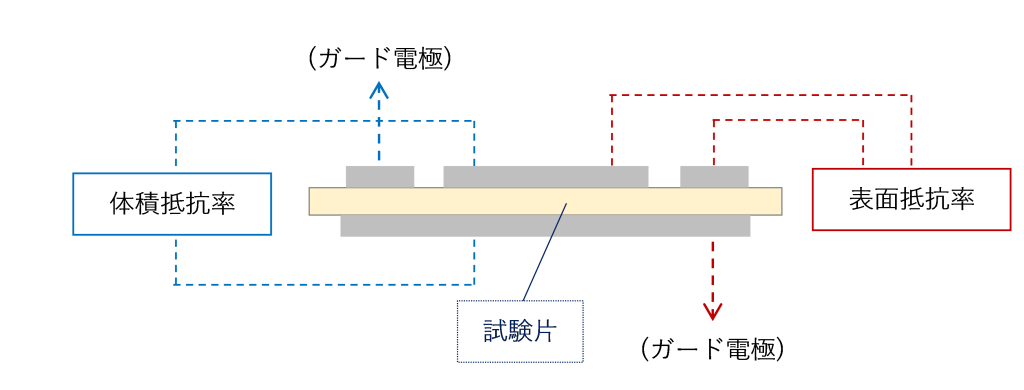

（体積抵抗率、表面抵抗率とも同じ電極装置を用いて、測定項目に応じて接続を切り替えます）

推奨試験片形状および電極寸法
電極組み合わせ	表面電極 (mm)			裏面電極 (mm)
電極組み合わせ	D₁	D₂	D₃	D₄
（１）	25	38	50	50
（２）	50	60	80	80
（３）	76	88	100	100
（４）	50	70	80	83±2

規格	推奨試験片形状 ※1	電極組み合わせ	印加電圧
ASTM D257	Φ100×t3mm Φ50×t3mm	（１）,（３）	500V 推奨
IEC 62631-3-1～3-2 JIS C 2139-3-1～3-2	□100×t1mm	（１）,（２）,（３）	10, 100, 500, 1000V 推奨規定がない場合は100V
JIS K 6911 ※2Φ100×t2mm （JIS K 6271-1 は、t1mm又はt2mm）	（４）	500V
JIS K 6271-1	（２）（D₄は83±2mm）	1, 10, 100, 500, 1000V

※1）記載以外の形状も承ります（タテヨコ上限 120mm, 厚さ上限 10mm）
※2）JIS K 6911をはじめとする一部JIS規格の状態調節条件は、『20±2℃, 65±5%RH』と規定されており、
　　弊社標準状態調節条件である『23±2℃, 50±5%RH』とは異なるため、前処理費用分が割増しとなります。
　　（JIS K 6911は熱硬化性樹脂の規格となります）

denkyokuzu

計算式

体積抵抗率

表面抵抗率

絶縁抵抗(IEC 62631-3-3、JIS C 2139-3-3、ASTM D257、JIS K 6911)

体積抵抗率、表面抵抗率は試験片の形状要因が反映されるのに対して、絶縁抵抗はテーパーピン間の抵抗値（Ω）で直に示します。
測定方法：絶縁体の体積抵抗率、表面抵抗率測定と同様に、テーパーピンの電極間に電圧を印加し、所定時間後（基本的には1分後）の抵抗を測定します。

推奨試験片形状および印加電圧（下記表）
規格	推奨試験片形状	2つの穴の中心の距離	印加電圧
ASTM D257	平板試験片：75×50mm 以上	25mm	500V 推奨
IEC 62631-3-3 JIS C 2139-3-3	シート材料：60×15mm 以上平板試験片：75×50mm 以上	25mm	10, 100, 500, 1000V推奨規定がない場合は100V
JIS K 6911	40×20mm t10mm（成形材料の場合）	15mm	500V

注）穴加工は別途費用が掛かります。
