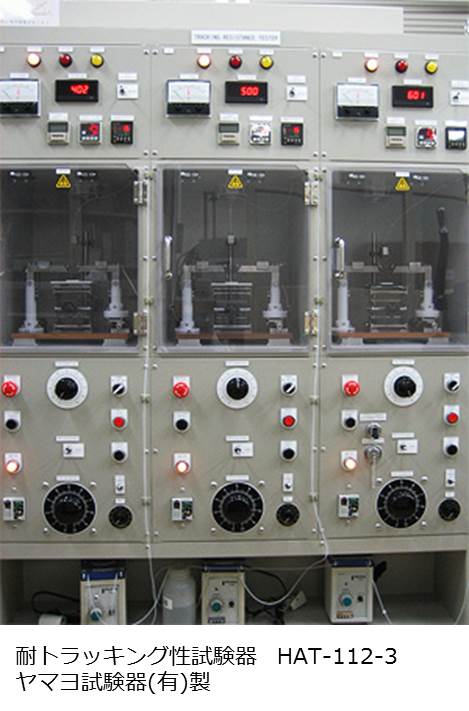

■耐トラッキング性
白金製電極間に電圧を印加し、トラッキング破壊が生じるまで電解液を滴下します。規定の滴下数で破壊しない電圧で評価します。
CTI | 50滴(100滴)でn=5の試験片すべてが破壊しない最大電圧を求めます。 |
---|---|
PTI | 指定の電圧で50滴に耐えるかを評価します。 |
試験回路 | 試験電圧 | 100~600V(正弦波電圧) |
---|---|---|
短絡電流 | 0.5A以上の電流が2秒流れて、自動停止 | |
電極 | 材質、サイズ | 先端は白金 幅5mm、厚さ2mm、先端角30℃のみ |
電極取付け角度 | 60° | |
電極間距離 | 4.0±0.1mm | |
電極荷重 | 1±0.05N | |
滴下装置 | 滴下間隔 | 30±5秒 |
滴下口高さ | 30~40mm | |
電解液 | 溶液A | 塩化アンモニウム0.1±0.002%水溶液 抵抗率 3.95±0.05Ω・m |
溶液B | 塩化アンモニウム0.1±0.002%とアルキルナフタレンスルホン酸ナトリウム0.5±0.002%の水溶液 抵抗率 1.98±0.05Ω・m |
